當前位置: 主頁 > 產品展示 >

不銹鋼蝶閥系列

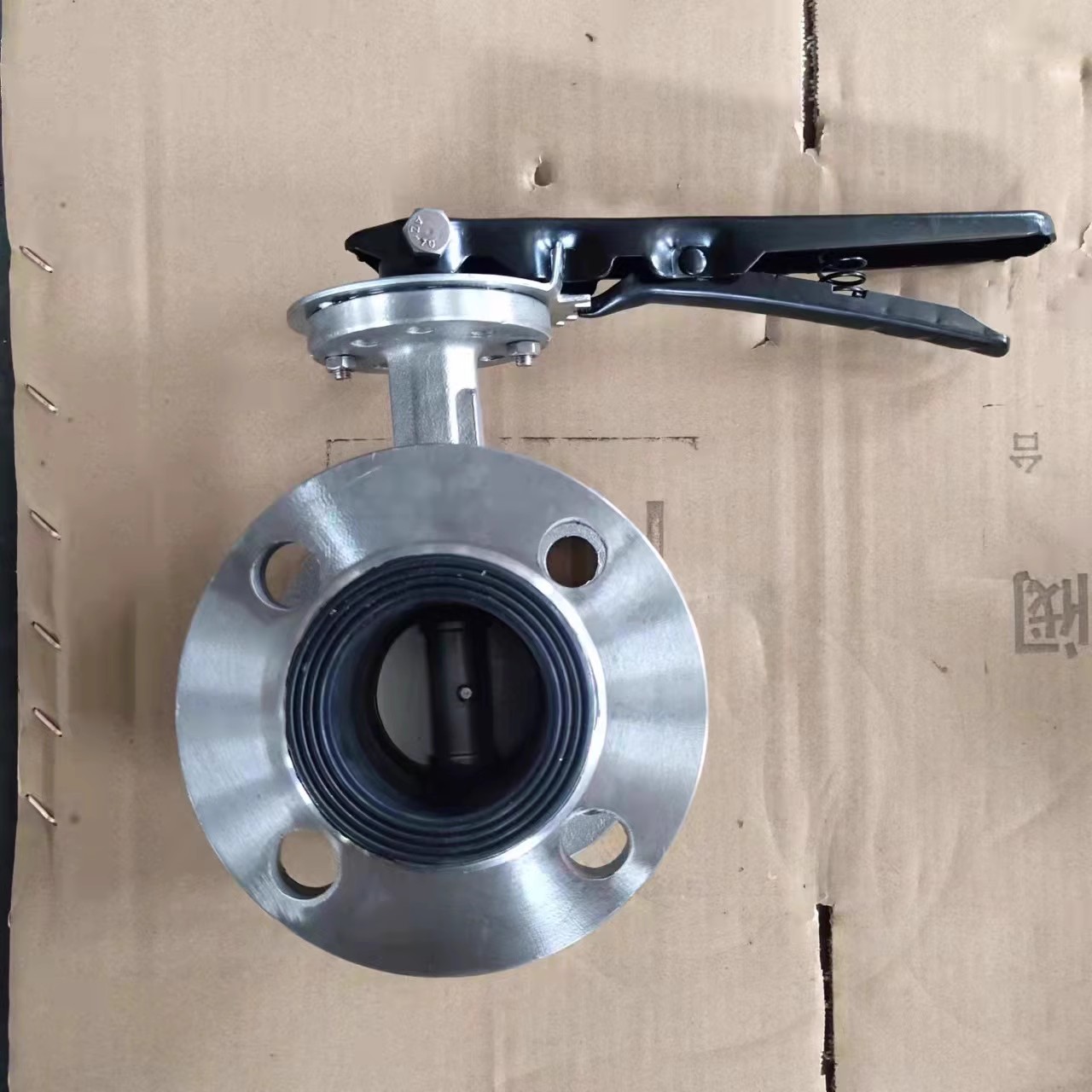

不銹鋼法蘭蝶閥，該閥門閥體為不銹鋼材質，此蝶閥是蝶閥產品中常用的一種普通蝶閥。
訂購熱線：18202264117



<--不銹鋼蝶閥簡介-->

 不銹鋼法蘭蝶閥，此蝶閥也就是蝶閥產品中常用的一種普通蝶閥。法蘭蝶閥工作原理很簡單，就是蝶閥的閥體的圓形蝶板在管道內繞著軸做0-90度的旋轉，來完成閥門的啟閉。

<--不銹鋼蝶閥結構參數(shù)-->


公稱
通徑
mm		 長度 外形尺寸
(參考值)		 連接尺寸 (標準值)  重量
  kg
0.6MPa
L H H0 A B D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 13
65 112 70 321 180 200 160 130 108 4-14 14
80 114 83 346 180 200 190 150 124 4-18 15.5
100 127 105 387 180 200 210 170 144 4-18 19.5
125 140 115 411 180 200 240 200 174 8-18 25.5
150 140 137 447 270 280 265 225 199 8-18 28.5
200 152 164 572 270 280 320 280 254 8-18 48
250 250 206 646 270 280 375 335 309 12-18 69
300 270 230 738 380 420 440 395 363 12-22 91
350 290 248 761 380 420 490 445 413 12-22 110
400 310 289 877 450 470 540 495 463 16-22 140
450 330 320 938 480 490 595 550 518 16-22 180
500 350 343 993 480 490 645 600 568 20-22 215
600 390 413 1131 480 490 755 705 667 20-26 290
700 430 478 1476 640 660 860 810 772 24-26 560
800 470 525 1533 640 660 975 920 878 24-30 910
900 510 585 1655 750 860 1075 1020 978 24-30 1500
1000 550 640 1765 850 900 1175 1120 1078 28-30 1750
